Wärmetauscher und Edelstahlbehälter bei Therminox Wärmetechnik



SHE 2000

gebaut und werksgeprüft nach Druckgeräterichtlinie  97/23/EG  DIN 4753

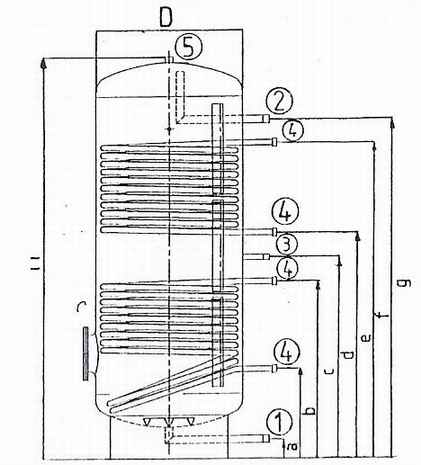

SHE 2000
1 =
Kaltwasser
4 =
Heizwendel
2 =
Warmwasser
5 =
Entlüftung
3 =
Zirkulation
6 =
Thermometer

Edelstahlbehälter mit zwei fest eingebauten Glattrohr-Heizwendel zur schnellen Aufheizung mit großer Leistung.

Besonders hohe Dauerleistung durch sehr gute Wärmeübertragung am blanken Heizrohr.

Für Heizungsanlagen und Anwendungen mit großem
Heizvolumenstrom sowie Solaranlagen besonders geeignet

Fühlerklemmleiste für alle gängigen Fühler 6-12mm

Bodennahe Aufheizung, also hygienisch einwandfrei.

Behälterboden auf Stoß geschweißt.

Kaltwassereinspülung mit Strömungsdämpfung, um Temperaturschichtung im Behälter nicht zu stören.

Günstige Platzierung der Stutzen.

gefertigt nach DIN 4753 und Werksnorm

Schweißnähte unter WIG stumpfgeschweißt

Behälter tauchgebeizt und passiviert.




Daten
Speicherinhalt
2000 Liter
Leergewicht
310 Kg
zul. Betriebsüberdruck
Behälter
10 bar
Heizwendel
25 bar
max. Temperatur
Behälter
95 °C
Heizwendel
165 °C
Leistung
Heizwendel oben
2,50 KW
Heizwendel unten
3,24 KW
Material
Behälter
Edelstahl AISI 316 Ti  1.4571
Heizwendel
Edelstahl AISI 316 Ti  1.4571
Einbaulage
stehend

Incl. Modul Isolierung

Leicht montierbare Segmente aus 100 mm Polyestervlies, mit aufkaschiertem PE-Gewebe und Polystyrol-Deckel

Farbe silber RAL 9006 oder Orange 9004

Alle Anschlußstutzen außerhalb der Isolierung.




Anschlüsse              Maße

Pos.
Zoll
Maße
mm
Kaltwasser
1
2" IG
H-Iso
2.500
Warmwasser
2
2" IG
D-Iso
1.300
Zirkulation
3
3/4" IG
H
2.400
Heizwendel
4
1 1/2"AG
D
1.100
Entlüftung
5
1" IG
a
90
Thermometer
6
1/2" IG
b
510
c
1.180

d
1.300

e
1.410
f
1.860

g
2.060
Handloch = 2 x 120 / 180 mm Innendurchmesser







Als Zubehör können wir anbieten

Thermometer Typ TE 140
mit Edelstahltauchhülse (Material1.4571)



Anschlussverschraubung für Heizwendel
2 x 2" x 42 mm Löttülle
2 x 2" x 48,3 mm Schweißnippel



Muffe 1 /1/2" i.G. im Flanschdeckel
z. B. für den Einbau eines Elektro-Einschraub-Heizkörper



Elektro-Einschraub-Heizkörper

mit Temperaturregler und Temperaturbegrenzer

zur Erwärmung von Brauchwasser, zul. Betriebsdruck 15 bar, 3 U-förmige Rohrheizkörper aus Edelstahl Inc.825 Schraubkopf R1 ½“ aus Messing

mit eingebauter Temperaturregler / begrenzer-Kombination,  3polig, Regelbereich +15 - 95°C Schaltdifferenz 8 K

Sicherheitstemperaturbegrenzer (Abschalttemperatur 110°C (-8°C) mit manueller Rückstellung.

Anschlußspannung:

230V einphasig, bis 3 KW

400V dreiphasig, ab 4,5 KW

Schaltleistung: 3x20A, 400V

Schutzart: IP 54

3,0 KW

Länge A = 380mm / Belastung W/cm² = 6,5 / Gewicht 2,4 Kg.

4,5 KW

Länge A = 470mm / Belastung W/cm² = 7,5 / Gewicht 2,6 Kg

6,0 KW

Länge A = 470mm / Belastung W/cm² = 10 / Gewicht 2,6 Kg

7,5 KW

Länge A = 600mm / Belastung W/cm² = 9,6 / Gewicht 2,7 Kg

9,0 KW

Länge A = 690mm / Belastung W/cm² = 9,5 / Gewicht 2,9 Kg






wünschen Sie ein Angebot oder haben techn. Fragen
